HYUNDAI - KIA SKT 15-LMS

HYUNDAI KIA SKT15LMS - токарный станок с наклонной станиной, ЧПУ Fanuc Oi, 12-ти позиционной револьверной головкой с приводными инструментами и противошпинделем (ось С), автоматической подачей материала (загрузчик прутка SAMSYS 3000LR 1240/65 Kü на 6 прутков) и автоматическим отводом стружки (конвейер стружки).





Технические характеристики:



Специикация

15LMS

ВОЗМОЖНОСТИ СТАНКА

ДИАМЕТР НАД СТАНИНОЙ мм

550

МАКС. ОБРАБАТЫВАЕМЫЙ ДИАМЕТР мм

 255

РАЗМЕР ПАТРОНА

ГЛАВНЫЙ мм

165

ВСПОМОГАТЕЛЬНЫЙ мм

 135

ДИАМЕТР НАД САЛАЗКАМИ мм

350

МАКС. ОБРАБАТЫВАЕМАЯ ДЛИНА мм



530

РАЗМЕР ПРУТКА мм

45

ШПИНДЕЛЬ

СКОРОСТЬ

ГЛАВНЫЙ мм

6,000

ВСПОМОГАТЕЛЬНЫЙ мм

6

ПРИСОЕДИНИТЕЛЬНЫЙ КОНЕЦ

ГЛАВНЫЙ мм

A2-5

ВСПОМОГАТЕЛЬНЫЙ мм

FLAT0 115

ВНУТРЕННИЙ ДИАМЕТР ШПИНДЕЛЯ

ГЛАВНЫЙ мм

 52

ВСПОМОГАТЕЛЬНЫЙ мм



-

НАРУЖНЫЙ ДИАМЕТР ШПИНДЕЛЯ

ГЛАВНЫЙ мм

 80

ВСПОМОГАТЕЛЬНЫЙ мм

 60

МАКСИМАЛЬНЫЙ КРУТЯЩИЙ МОМЕНТ

ГЛАВНЫЙ кгс/м

7.14

ВСПОМОГАТЕЛЬНЫЙ кгс/м

02.04.13

МОЩНОСТЬ ПРИВОДА

ГЛАВНЫЙ кВт

11/7.5

ВСПОМОГАТЕЛЬНЫЙ кВт

3.7/2.2

РЕВОЛЬВЕРНАЯ ГОЛОВКА

КОЛИЧЕСТВО ИНСТРУМЕНТОВ шт

12

РАЗМЕР ИНСТРУМЕНТА мм

25х25/32

ВРЕМЯ ИНДЕКСАЦИИ (1 ШАГ/ПОЛНАЯ) сек

0.2/0.6

МЕХАНИЗМ

SERVO

СКОРОСТЬ РЕЗЕРНОГО ИНСТРУМЕНТА об/мин

4

РАЗМЕР СВЕРЛА/МЕТЧИКА мм

20/M16

ПОДАЧА

БЫСТРАЯ ПОДАЧА

X м/мин

36

Z м/мин

36

B м/мин

30

C мин-1

100

ХОД

X мм

220

Z мм

550

B мм

750

ДВИГАТЕЛЬ

ШПИНДЕЛЬ

ГЛАВНЫЙ кВт

11/7,5

ВСПОМОГАТЕЛЬНЫЙ кВт

3.7/2.2

ПОДАЧИ

X кВт

3

Z кВт

3

B кВт

01.06.13

Потребляемая мощность кВА

30

ВЕС кг

4400

ГАБАРИТЫ СТАНКА

ПЛОЩАДЬ ОСНОВАНИЯ (Д х Ш) мм

3,150 х 1,650

ВЫСОТА мм

1,870

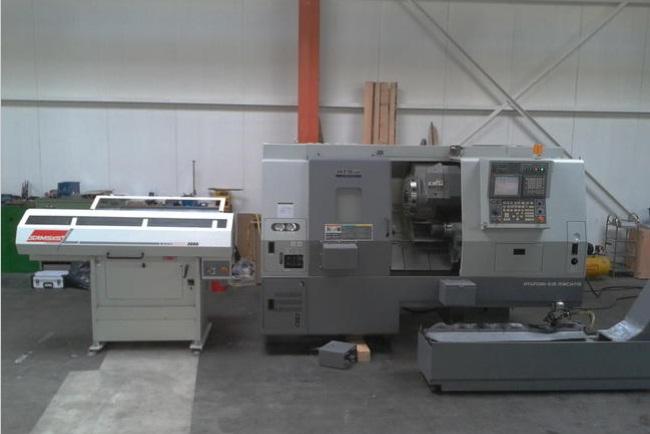

Пример детали:
